聯合脫硝工藝
SNCR+SCR混合煙氣脫硝技術是應用在燃煤電站鍋爐上的成熟煙氣脫硝技術，除了選擇性催化還原技術(SCR)和選擇性非催化還原技術(SNCR)之外的主要技術之一，對于國內燃煤電廠有著廣泛的適用性。...- 詳細介紹

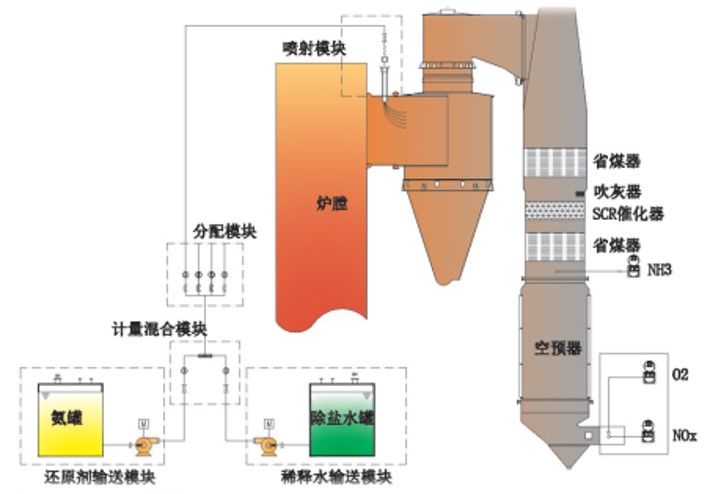

SNCR+SCR聯合工藝工作原理
聯合SNCR - SCR煙氣脫硝技術不是選擇性催化還原法(以下簡稱SCR)工藝與選擇性非催化還原法(以下簡稱SNCR)工藝的簡單組合,它是結合了SCR技術高效、SNCR技術投資省的特點而發展起來的一種新型工藝。該工藝將SNCR工藝的還原劑噴入爐膛技術與SCR工藝?yán)锰右莅边M行催化反應結合起來，進一步脫除NOx。混合脫硝工藝以氨水、尿素作為吸收劑，是爐內一種特殊的SNCR工藝與一種簡潔的后端SCR脫硝反應器有效結合，充分發揮了SNCR工藝投資省、SCR工藝脫硝效率高的優勢。
SNCR+SCR聯合工藝特點
1、脫硝效率高
單一的SNCR工藝脫硝效率低(一般在40%以下) ,而混合SNCR - SCR工藝可獲得與SCR工藝一樣高的脫硝率(80%以上) 。
2、催化劑用量小
SCR工藝由于脫硝催化劑的使用,大大降低了反應溫度并提高了脫硝效率,但是,由于催化劑非常昂貴,一般占整個SCR工藝總投資的1 /3左右,并且由于需要定期更換,運行費用也很高?；旌戏üに囉捎谑紫炔捎昧薙NCR工藝初步脫硝,降低了對催化劑的依賴。與SCR 工藝相比,混合工藝的催化劑用量可以大大減少。混合脫硝工藝中,當SNCR階段脫硝效率為55% ,而要求總脫硝效率為75%時,混合法工藝與SCR工藝相比可節省50%的催化劑;當要求總脫硝效率為65%時, SCR階段催化劑的用量可以節省70%。
3、SCR反應塔體積小,空間適應性強
由于混合法工藝催化劑用量少,通過對鍋爐煙道、擴展煙道、省煤器或空氣預熱器等進行改造來布置SCR反應器,大大縮短了反應器上游煙道長度。它與單一的SCR工藝相比,不需復雜的鋼結構,節省了投資且不受場地的限制。
4、脫硝系統阻力小
由于混合法工藝的催化劑用量少, SCR反應器體積小,其前部煙道較短,因此,與傳統SCR工藝相比,系統壓降將大大減小,減少了引風機改造的工作量,降低了運行費用。
減少SO2 向SO3 的轉化,降低腐蝕危害
催化劑的使用雖然有助于提高脫硝效率,但也存在增強SO2 向SO3 轉化的副作用,而煙氣中SO3含量的增加,將生成更多的NH4HSO4。 NH4HSO4 的黏結性很強,在煙氣溫度較低時,會堵塞催化劑并對下游設備造成腐蝕?；旌戏ㄓ捎跍p少了催化劑的用量,將使這一問題得到一定程度的遏制。
5、省去SCR旁路的建造
機組頻繁啟、停且長期低負荷運行或超負荷運行時,都可能由于排煙溫度的不適宜而縮短催化劑的壽命。為此, SCR工藝一般需要設置旁路系統,以避免煙溫過高或過低對催化劑造成的損害。而旁路的設置又增加了初期投資,并對系統控制和場地面積等也提出了更高的要求?；旌蟂NCR - SCR工藝由于催化劑用量大大減少,因此,可以不再設置旁路系統,從而降低了控制系統的復雜程度和對場地的要求,減少了初期投資,簡化了控制。
6、催化劑的回收處理量減少
脫硝系統目前所用催化劑壽命一般為2～3年。催化劑所用材料中的V2O5 有劇毒,大量廢棄的催化劑會造成二次污染,必須進行無害化處理?；旌戏üに嚧呋瘎┯昧啃?可大大減少廢棄催化劑的處理量。
7、簡化還原劑噴射系統
為了獲得高效脫硝反應,要求噴入的氨與煙氣中的NOx有良好的接觸并要求在催化反應器前形成分布均勻的流場、濃度場和溫度場,為此,單一的SCR工藝除必須設置復雜的氨噴射格柵(A IG)及其控制系統外,還往往需要在多處安放摻混設施、加長煙道以保證A IG與催化劑之間有足夠遠的距離等措施,以達到上述要求。而混合工藝的還原劑噴射系統布置在鍋爐爐墻上,與下游的SCR反應器距離很遠,因此,無需再加裝混合設施,也無需加長煙道,就可以在催化劑反應器入口獲得良好還原劑與NOX的混合及分布。
8、加大了爐膛內還原劑的噴入?yún)^(qū)間, 提高了SNCR階段的脫硝效率
單純的SNCR 工藝為了滿足對氨逃逸量的限制,要求該工藝還原劑的噴入點必須嚴格選擇在適宜反應的溫度區域內。而在混合SNCR - SCR技術中, SNCR過程中形成的氨泄漏是作為SCR反應的還原劑來設計的,因此,對SNCR階段氨逃逸的問題的考慮可以大大放寬。相對于獨立的SNCR工藝,混合工藝氨噴射系統可布置在適宜的反應溫度區域稍前的位置, 從而延長還原劑的停留時間。在SNCR過程中未完全反應的氨將在位于下游的SCR反應器被進一步利用?；旌瞎に嚨倪@種安排,有助于提高SNCR階段的脫硝效率。
工藝特點
減少初始投資費用。
